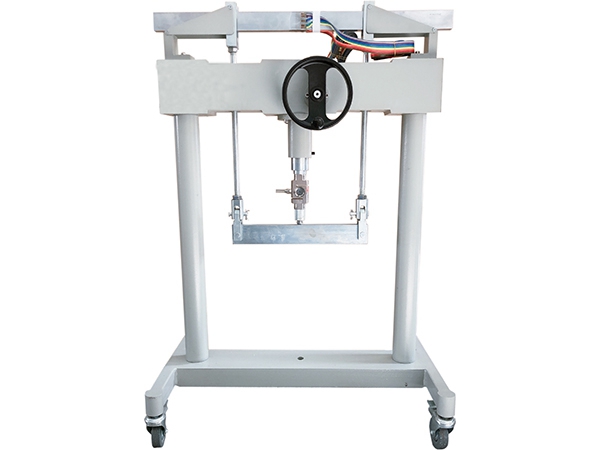

BWQ-1型純彎曲梁實驗裝置
2019/12/11
我公司生產的純彎曲梁實驗裝置是專為力學實驗室教學制作的。它可完成力學教學大綱中的純彎曲梁正應力分布規律實驗,梁材料的E、μ測定實驗。該裝置移動方便、數字顯示、結構簡潔、加載方便、測量準確,并且有報警功能。
實驗用途:
☆ 純彎曲梁正應變分布規律實驗
☆ E、μ測定實驗
結構組成:
純彎曲實驗梁(應變片已貼好)、支撐框架、加載器(蝸輪手動)、力傳感器、測力儀(另配)。
裝置特點:
1、本實驗裝置的架體設計采用封閉型鋼及鑄件配制而成,表面經噴漆處理,結構緊固耐用。蝸桿及螺旋機構為內藏式,外型美觀緊湊。采用可自鎖輪式支撐底腳,移動時方便靈活,實驗時穩定牢固
2、配用S型測力傳感器,具有良好的溫度特性,有較強的抗疲勞性和抗偏載力,測量范圍:0-5KN,輸出靈敏度:1mV/V±2%,綜合精度:0.05%F.S,非線性:0.02%F.S,過載能力50%,環境溫度-10℃-+40℃。
3、實驗臺架一體化設計,結構緊湊,可測拉壓力,拉力為正,壓力指示為負。
4、試件采用45號合金鋼精密加工而成,表面經鍍鉻處理,試件上所貼應變片使用M-610環氧樹脂膠,此膠為高精度傳感器和應力分析測量時貼應變片的專用膠。同時我公司生產實驗臺時采用的貼片工藝是在130℃高溫2Mpa壓力環境下,固化2小時,去壓力后在160℃高溫固化2小時,特別適合長期使用,質量穩定可靠。
基本尺寸:
長×寬×高 720mm×450mm×1000mm
