動靜態電阻應變儀

2019/12/09

動靜態電阻應變儀

  硬件指標:
  1、測量點數:分為8個應變通道加1個測力通道或16個應變通道兩種機箱,系統可擴至128點
  2、通訊接口:10M / 100M 自適應網口
  3、模塊擴展距離: 100m ,實現多臺級聯
  4、測量速度:8、16通道同時采樣,每通道采樣頻率高達1000 Hz,采樣頻率任意設定。
  5、測量范圍:±20000με
  6、測量誤差:測量值的0.5%±3με
  7、分辯率:1με
  8、漂移:零漂(溫室)<3με/小時    溫漂<1με/0℃
  9、供橋電壓: DC 2V;
  10、電源: AC 220V±(10%)50Hz
  軟件指標:
  靜態測量部分:
  1、測量過程中可通過計算機實時監視各測量點的應變值、應力值、應變花的主應力及方向、傳感器的實際物理量值,數據自動。對加載及測量過程中的數據變化實時掌握,以保證測量質量。
  2、輸入橋路方式、應變計電阻、導線電阻、應變計靈敏度系數,軟件完成對測量結果的自動修正;輸入被測試件材料的彈性模量和泊松比,軟件將完成應力及兩片直角、三片45°直角應變花主應力及方向的計算;通過預置報警限值,可對各超限值測量點進行報警。1/4橋測量時,軟件自動完成對橋路受非線性影響的修正。和各種橋式傳感器配合,軟件完成被測物理量單位量綱的歸一化,直接顯示壓力、力、荷重、位移等物理量的大小。
  3、所有數據可轉化為與Word、EXCEL兼容的文本格式??赏瓿蓱Ψ植紙D、X-Y繪畫和T-Y繪圖的顯示存儲。
  4、軟件配有便于力學實驗教學的靜態功能模塊,內集成實驗理論依據并直接將采集數據生成實驗報告。
  動態測量部分

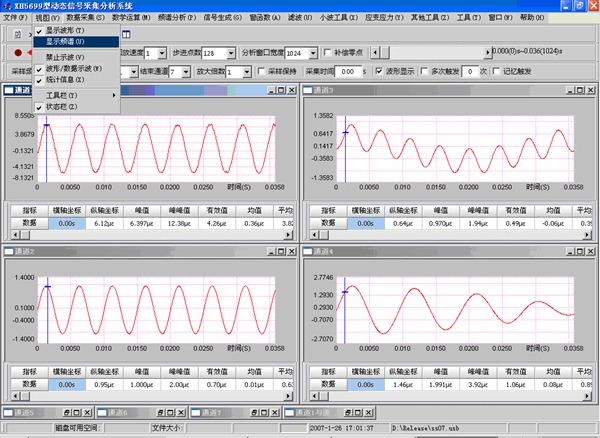

  5、采集模塊:采集方式分為手動采集、電壓信號觸發采集(含多次觸發采集功能)、定時采集等多種功能。具有連續快速采集存盤功能,做到邊采邊存入硬盤的不丟點的海量存貯,采集時具有四種顯示模式可同時多窗體顯示電壓信號的實域波形或多窗體顯示電壓信號修正為實際物理量值后的實域波形,在應變測量時可實時顯示分析后的應力值及主應力方向,亦可實時顯示頻域波形顯示或在每一通道窗體內上部顯示實域、下部顯示頻域波形。軟件真正界面實現多窗口顯示。
  6、基本數學運算模塊:積分、均值積分、微分、正弦、余弦、正切、雙曲正弦、雙曲余弦、雙曲正切、反正弦、反余弦、反正切、常用對數、自然對數、指數、平方根、冪、包絡分析
  7、基本頻譜分析模塊:正富氏變換、逆富氏變換、自功率譜、互功率譜、傳遞函數、相干函數、自相關、互相關、倒頻譜、細化富氏變換、頻域積分、頻域微分、熵譜、一階系統辨識、二階系統辨識。
  8、數字信號生成模塊:生成規則波、生成拍波、生成掃頻波信號、生成雙音多頻信號、生成白噪聲。
  9、應變應力分析模塊:單向應變應力計算,應變花主應力及方向計算(丁片、直角三角片、等腰三角片、傘形片、扇形片),長導線修正,K值修正、標定;靜態應變采集分析。
  10、加窗計權功能:矩形窗、三角窗、漢寧窗、海明窗、布萊克曼窗、凱塞窗、指數窗、余弦窗。
  11、另含消除數據趨勢、求相位差,瀑布圖、相位差譜、李薩育圖、數據平滑等多種可選配功能。
  12、時域統計功能:峰值、峰峰值、有效值、均值、平均值、波峰因數、波形因數、脈沖指標、裕度指標、峭度指標。
  13、信號濾波功能:富氏帶通濾波、富氏帶阻濾波、FIR濾波、IIR濾波。
  14、自動學習功能:退出程序后,工程路徑、名稱、通道與參數設置,界面顏色組合自動記憶,下次操作時即繼承上一次設置。
  15、數據平滑功能
  16、回放功能:分析窗長度分析步進點數可任意設置;自動回放可設置回放速度,做到快采慢放;也可手動控制進度條進行回放。即可波形回放,也可數據回放。
  17、系統在突然斷電或試驗當天不能結束時,在下次開機后,具有恢復原工作狀態功能,保證試驗繼續進行。
