振動綜合實驗教學系統

2019/11/28

振動綜合實驗教學系統

 “振動綜合實驗教學系統”是專為高等院校的機械學科、土木結構學科和力學學科等開發的完整教學實驗系統,結合高等院校的教學理論課程,用試驗方法為學生提供整套實驗設備,使學生能通過直觀實驗來加深學習理論,是教學的必備實驗裝置。
  配置的數據采集儀、放大器、傳感器和軟件等還可用于科研工作。
  實驗系統組成

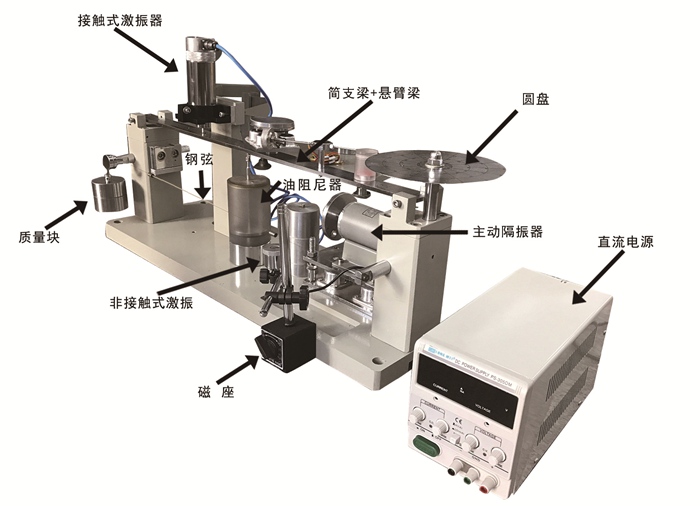

  1. 振動實驗綜合實驗臺
  2. 激振和傳感系統
  2.1  加速度傳感器
  2.2  位移傳感器
  2.3  速度傳感器
  2.4  力錘
  2.5  激振器
  2.6  直流伺服電動機
  2.7  振動力學實驗儀組成單元
  2.8  掃頻信號源和功率放大器
  2.9  電荷放大器
  2.10 數據采集儀


 實驗內容
  1、振動測試系統組成及基本測試儀器使用方法;
  2、用雙蹤示波比較法測量簡諧振動頻率;“振動綜合實驗教學系統”是專為高等院校的機械學科、土木結構學科和力學學科等開發的完整教學實驗系統,結合高等院校的教學理論課程,用試驗方法為學生提供整套實驗設備,使學生能通過直觀實驗來加深學習理論,是教學的必備實驗裝置。
  配置的數據采集儀、放大器、傳感器和軟件等還可用于科研工作。
  實驗系統組成
  1. 振動實驗綜合實驗臺
  2. 激振和傳感系統
  2.1  加速度傳感器
  2.2  位移傳感器
  2.3  速度傳感器
  2.4  力錘
  2.5  激振器
  2.6  直流伺服電動機
  2.7  振動力學實驗儀組成單元
  2.8  掃頻信號源和功率放大器
  2.9  電荷放大器
  2.10 數據采集儀
  實驗內容
  1、振動測試系統組成及基本測試儀器使用方法;
  2、用雙蹤示波比較法測量簡諧振動頻率;
  3、簡諧振動幅值測量(用位移計,速度計,加速度計);
  4、幅域統計參數的測定;
  5、機械振動系統固有頻率的測試;
  6、測試附加質量對固有頻率的影響;
  7、附加質量分布對系統頻率的影響;
  8、單自由度系統自由衰減振動及固有頻率,阻尼比的測定;
  9、單自由度系統強迫振動的幅頻特性,固有頻率及阻尼比的測定;
  10、共振法測試有阻尼振動系統固有頻率
  11、兩自由度系統固有頻率測試及主振型的測量
  12、三自由度系統各階固有頻率及主振型的測量
  13、主動隔振實驗;
  14、被動隔振實驗;
  15、阻尼減振實驗;
  16、單式動力減振實驗;
  17、復式動力減振實驗;
  18、索力測試等;
  19、拍振現象實驗;
  20、用雙蹤示波法測量傳感器的標定值;
  21、用“利薩如圖形法”測量簡諧振動的頻率;
  ★結構動力學模態實驗:
  1、錘擊法鉸支梁模態測試實驗
  2、錘擊法等強度梁模態測試實驗(選配)
  3、錘擊法懸臂梁模態測試實驗
  4、錘擊法圓盤模態測試實驗
  3、簡諧振動幅值測量(用位移計,速度計,加速度計);
  4、幅域統計參數的測定;
  5、機械振動系統固有頻率的測試;
  6、測試附加質量對固有頻率的影響;
  7、附加質量分布對系統頻率的影響;
  8、單自由度系統自由衰減振動及固有頻率,阻尼比的測定;
  9、單自由度系統強迫振動的幅頻特性,固有頻率及阻尼比的測定;
  10、共振法測試有阻尼振動系統固有頻率
  11、兩自由度系統固有頻率測試及主振型的測量
  12、三自由度系統各階固有頻率及主振型的測量
  13、主動隔振實驗;
  14、被動隔振實驗;
  15、阻尼減振實驗;
  16、單式動力減振實驗;
  17、復式動力減振實驗;
  18、索力測試等;
  19、拍振現象實驗;
  20、用雙蹤示波法測量傳感器的標定值;
  21、用“利薩如圖形法”測量簡諧振動的頻率;
  ★結構動力學模態實驗:
  1、錘擊法鉸支梁模態測試實驗
  2、錘擊法等強度梁模態測試實驗(選配)
  3、錘擊法懸臂梁模態測試實驗
  4、錘擊法圓盤模態測試實驗
