CM-2B多點靜態應變快速采集分析系統

2019/04/17

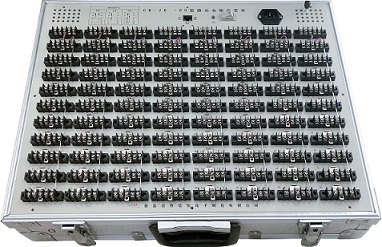

CM-2B多點靜態應變快速采集分析系統

       CM-2016(CM-2B)靜態應變儀是本公司根據國際上大型靜態應變測試發展方向,經過多年研究實驗,并結合用戶實際使用情況研制的國內新一代靜態應變采集分析系統。主要特點:一是運用電子開關轉換及高速高精度AD傳輸技術,是國內率先實現對測量數據進行實時顯示,監視加載過程的靜態采集測量系統,二是采用獨特的軟硬件濾波技術,使儀器具有極強的現場抗干擾能力,三是精度高,可達到測量值的0.1%。系統軟件運行在Windows(包括64win7、win8、win10)環境下,中文菜單,可以進行采樣控制,每個獨立系統能夠對多達2560點的靜態數據進行處理,計算相應的應力,顯示應變片貼片處的主應力,主應變,主應變及主應力方向,數據可以轉化為通用數據格式(Word文檔,Excel表格)或圖形顯示,進行存儲或打印。本產品在長征運載火箭、三峽工程、大慶石油井架等工程項目測試使用中,性能穩定可靠,測量精度高,反應速度快,完全滿足大、中型試驗要求。



技術指標:

 通訊接口:以太網接口。

 測量點數:每個機箱可測量64個測試點或 80個測點,每臺計算機可控制多達2560個測試點。

 測量范圍:±19999με

 測量誤差:測量值的0.1%±2μεFS

 分辨率:1με

 漂移:零漂(室溫)<3με/4小時 溫漂<1με/

 測量速度:系統全部測點進行一次測量的時間約1秒(特殊要求可達5Hz)。

 系統采用初讀數法自動清零,使測試前的準備工作減小。

 可使用多點公用補償。

 測量過程中可通過計算機屏幕換幀顯示(每一幀可觀察64點、80點的應變值),實時監視測量載荷的應變值或應力值的變化狀態,對加載及測量過程中的數據變化實時掌握,以保證測量質量。

 采樣控制、預置修正參數(彈性模量,泊松比,應變片電阻,應變片靈敏度,導線電阻,屈服極限)、應力、應變花等均由計算機完成,單臂測量時非線性影響自動修正,數據文件及圖像可按一定格式輸出打印。

 所有數據可轉化為Word兼容的文本格式??赏瓿蓱Ψ植紙D,X-Y繪圖,T-Y繪圖的顯示存儲。
